Menghubungkan Jaringan beda class IP

Pada kesempatan ini saya akan sharing mengenai cara agar dapat menghubungkan jaringan tapi beda Class IP. alat yang dapat kita gunakan untuk menghubungkan antara komputer yang memiliki class ip berbeda yaitu "ROUTER". Router adalah Penghubung antar dua atau lebih jaringan untuk meneruskan paket data dari jaringan satu kejaringan lainnya. untuk lebih jelas lihat langkah-langkah berikut :



Gambar diatas terdapat dua buah PC dan satu buah Router. dimana kedua PC tesebut dihubungkan dengan kabel cross. dimana pada PC lab TKJ dihubungkan ke Router di Ethernet 0/0, dan pada PC lab RPL dihubungkan ke Router di Ethernet 0/1.

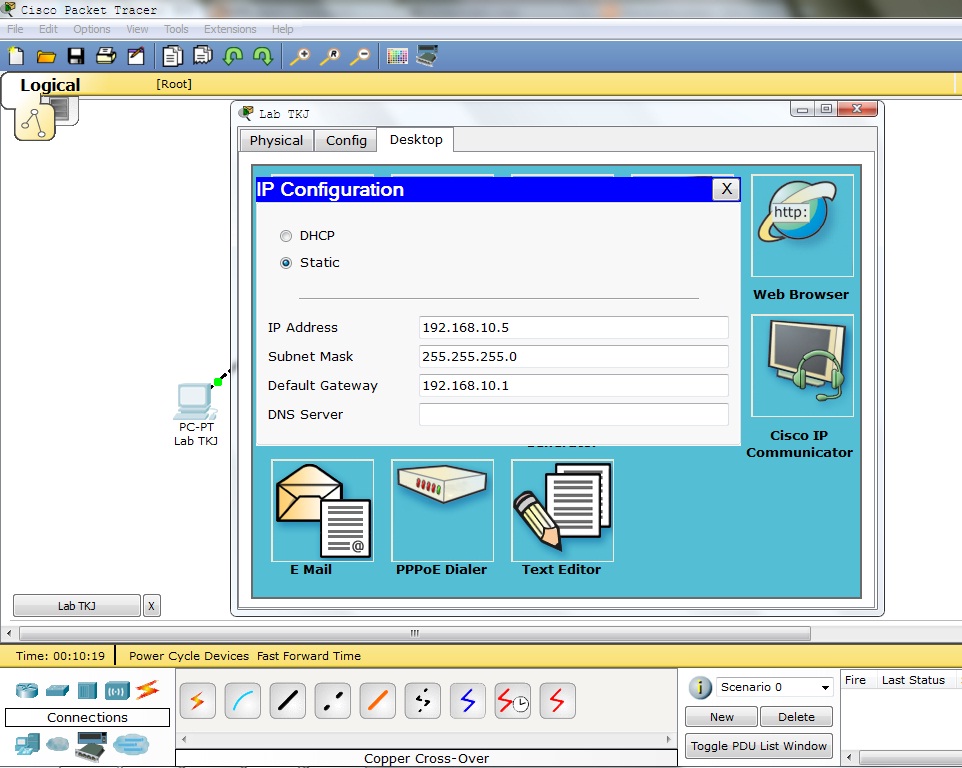

langkah selanjutya yaitu mingisi Ip address masing-masing dari PC. pada gambar diatas merupakan PC lab TKJ, disini saya memberikan IP address kelas C. anda bisa lihat gambar diatas.

Langkah selanjutnya yaitu mengisi Ip di PC selanjutnya, yaitu pada PC Lab RPL saya memberikan alamat Ip class A.

Pada gambar diatas merupakan tampilan dari Router,untuk menuju kegambar seperti diatas klik 2 kali gambar router, lalu pilih config. dimana pada gambar ini yang terhubung ke PC lab TKJ dengan Fast Ethernet 0/0. dari gambar diatas dapat kita lihat alamat ip address pada ethernet 0/0 merupakan DEFAULT GATEWAY dari PC lab TKJ, dan jangan lupa setelah selesai memberi alamat ip centang port statis on yang berada diatas.

Sama seperti langkah yang diatas, yang beda disini hanyalah pada fast ethernet 0/1, karena fast ethernet 0/1 lah yang menghubungkan ke C lab RPL. untuk alamat ipnya, sama seperti langkah diatas yaitu DEFAULT GATEWAY dari PC lab RPL.

setelah semua ethermet pada router diberi alamat ip. maka pada kabel yang menghubungkan PC dengan router berubah menjadi warna hijau, itu menandakan bahwa router dan PC terhubung. tapi untuk membuktikan bahwa PC lab TKJ dengan PC lab RPL bisa terhubung, kita perlu membuktikannya, yaitu dengan cara PING. seperti gambar diawah ini :

Pada gambar diatas merupakan gambar comand prompt untuk membuktikan apakah PC lab TKJ terhubung dengan PC lab RPL, untuk bisa ke tempat seperti gambar diatas yaitu dengan cara klik salah satu PC, lalu pilih dekstop, dan command promt. disini kita ketikan ip PC yang satunya (PC Lawan), dengan cara Ping 10.10.10.10  ,  Tekan enter. Jika setalah dienter hasilnya seperti gambar diatas, maka PC lab TKJ dengan RPL sudah Terhubung. Jika selai diatas biasaya akan muncul REQUES TIME OUT, maka antar PC tidak Bisa terhubung...

Sekian Untuk Tulisan kali ini. terima kasih... :D
